MCM系列测量光栅
...
特点：
◆安装方便、灵活；
◆抗电磁、光干扰能力强；
◆抗振性强，防水、防尘性能优越；
◆可视化配置，使用方便；
◆测量精度高，范围广，具有交叉光束的光栅能够提供更高的检测精度；
◆即使2.5mm的光轴间距，也可达到3m的使用距离；
◆NPN、电流、电压、RS485四种输出类型；
◆可编程NPN输出，配置输出公式即可完成应用；
◆自定义模拟量电流、电压输出；
◆RS485输出，支持自定义和MODBUS-RTU协议；
◆配合强大的上位机配置软件，轻松应对各种工业场所的应用；
◆通过上位机软件仿真功能，可快速了解光栅功能；
◆配置数据可保存在本地计算机；
◆光束可屏蔽功能，使用更加便捷；
◆具有暂停功能和遮光记录保持功能，测量更加智能。
技术参数：
| 光轴间距 | 1.25mm (2.5mm交叉) | 2.5mm | 5mm | 10mm | 20mm |
| 通光距离 | 3m | 3m | 3m | 5m | 5m |
| 最小检出物 | 3.2mm | 5mm | 7.5mm | 20mm | 30mm |
| 单边误差 | ±0.625mm | ±1.25mm | ±2.5mm | ±5mm | ±10mm |
| 扫描周期 | 80us×光束数+7ms | ||||
| 工作电源 | DC12V~24V | ||||
| 工作电流 | <200mA | ||||
| 负载电流 | <200mA | ||||
| 防护等级 | IP65 | ||||
| 工作温度 | –10°C ~ +55°C | ||||
| 环境湿度 | 20°C, RH ≤95% | ||||
| 抗光干扰 | 10000Lux (入射角≥5°) | ||||
| 抗振动 | 频率:10-55Hz, 振幅:0.35mm | ||||
| 抗冲击 | 10g, 16ms, X,Y,Z轴，每轴1000次 | ||||
选型表：
| 光轴间距1.25mm(2.5mm交叉) | 光轴间距10mm | ||||||

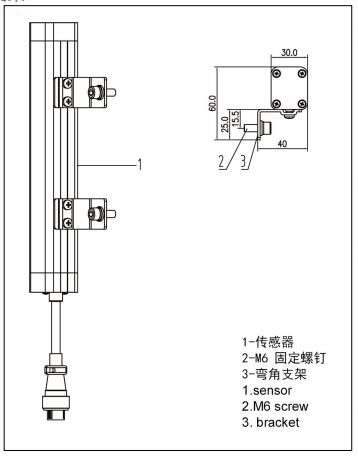

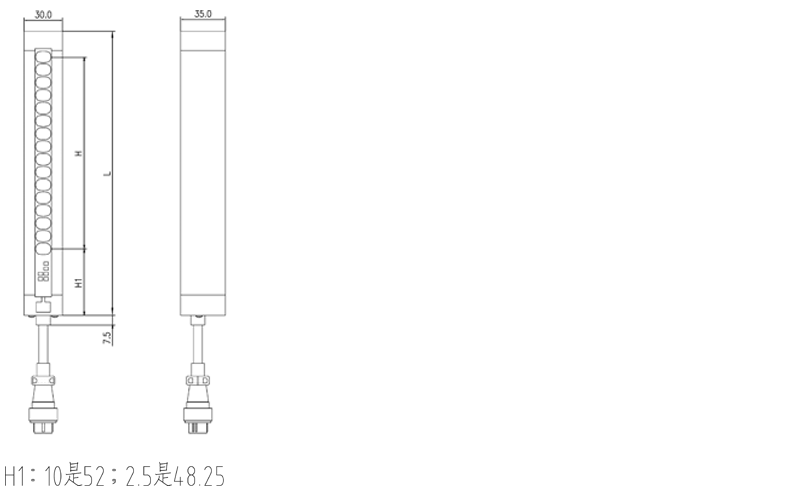

| 型号 | 光束数 | 测量高度 | L | 型号 | 光束数 | 测量高度 | L |
| MCM-1P25-157P5 | 127 | 157.5 | 223 | MCM-10-150 | 16 | 150 | 223 |
| MCM-1P25-237P5 | 191 | 237.5 | 303 | MCM-10-230 | 24 | 230 | 303 |
| 光轴间距2.5mm（平行） | MCM-10-310 | 32 | 310 | 383 | |||
| 型号 | 光束数 | 测量高度 | L | MCM-10-390 | 40 | 390 | 463 |
| MCM-2P5-157P5 | 64 | 157.5 | 223 | MCM-10-470 | 48 | 470 | 543 |
| MCM-2P5-237P5 | 96 | 237.5 | 303 | MCM-10-550 | 56 | 550 | 623 |
| MCM-2P5-317P5 | 128 | 317.5 | 383 | MCM-10-630 | 64 | 630 | 703 |
| MCM-2P5-397P5 | 160 | 397.5 | 463 | MCM-10-710 | 72 | 710 | 783 |
| MCM-2P5-477P5 | 192 | 477.5 | 543 | MCM-10-790 | 80 | 790 | 863 |
| MCM-2P5-557P5 | 224 | 557.5 | 623 | MCM-10-870 | 88 | 870 | 943 |
| 光轴间距5mm | MCM-10-950 | 96 | 950 | 1023 | |||
| 型号 | 光束数 | 测量高度 | L | MCM-10-1030 | 104 | 1030 | 1103 |
| MCM-5-155 | 32 | 155 | 223 | MCM-10-1110 | 112 | 1110 | 1183 |
| MCM-5-235 | 48 | 235 | 303 | MCM-10-1190 | 120 | 1190 | 1263 |
| MCM-5-315 | 64 | 315 | 383 | MCM-10-1270 | 128 | 1270 | 1343 |
| MCM-5-395 | 80 | 395 | 463 | MCM-10-1350 | 136 | 1350 | 1423 |
| MCM-5-475 | 96 | 475 | 543 | MCM-10-1430 | 144 | 1430 | 1503 |
| MCM-5-555 | 112 | 555 | 623 | MCM-10-1510 | 152 | 1510 | 1583 |
| MCM-5-635 | 128 | 635 | 703 | MCM-10-1590 | 160 | 1590 | 1663 |
| MCM-5-715 | 144 | 715 | 783 | MCM-10-1670 | 168 | 1670 | 1743 |
| MCM-5-795 | 160 | 795 | 863 | MCM-10-1750 | 176 | 1750 | 1823 |
| MCM-5-875 | 176 | 875 | 943 | MCM-10-1830 | 184 | 1830 | 1903 |
| MCM-5-955 | 192 | 955 | 1023 | MCM-10-1910 | 192 | 1910 | 1983 |
| MCM-5-1035 | 208 | 1035 | 1103 | MCM-10-1990 | 200 | 1990 | 2063 |
| MCM-5-1115 | 224 | 1115 | 1183 | MCM-10-2070 | 208 | 2070 | 2143 |
| MCM-5-1195 | 240 | 1195 | 1263 | MCM-10-2150 | 216 | 2150 | 2223 |
| MCM-10-2230 | 224 | 2230 | 2303 | ||||
| MCM-10-2310 | 232 | 2310 | 2383 | ||||
| MCM-10-2390 | 240 | 2390 | 2463 | ||||
| MCM-10-2470 | 248 | 2470 | 2543 | ||||
| 光轴间距20mm | 光轴间距20mm | ||||||
| 型号 | 光束数 | 测量高度 | L | 型号 | 光束数 | 测量高度 | L |
| MCM-20-140 | 8 | 140 | 223 | MCM-20-2460 | 124 | 2460 | 2543 |
| MCM-20-220 | 12 | 220 | 303 | MCM-20-2540 | 128 | 2540 | 2623 |
| MCM-20-300 | 16 | 300 | 383 | MCM-20-2620 | 132 | 2620 | 2703 |
| MCM-20-380 | 20 | 380 | 463 | MCM-20-2700 | 136 | 2700 | 2783 |
| MCM-20-460 | 24 | 460 | 543 | MCM-20-2780 | 140 | 2780 | 2863 |
| MCM-20-540 | 28 | 540 | 623 | MCM-20-2860 | 144 | 2860 | 2943 |
| MCM-20-620 | 32 | 620 | 703 | MCM-20-2940 | 148 | 2940 | 3023 |
| MCM-20-700 | 36 | 700 | 783 | MCM-20-3020 | 152 | 3020 | 3103 |
| MCM-20-780 | 40 | 780 | 863 | ||||
| MCM-20-860 | 44 | 860 | 943 | ||||
| MCM-20-940 | 48 | 940 | 1023 | ||||
| MCM-20-1020 | 52 | 1020 | 1103 | ||||
| MCM-20-1100 | 56 | 1100 | 1183 | ||||
| MCM-20-1180 | 60 | 1180 | 1263 | ||||
| MCM-20-1260 | 64 | 1260 | 1343 | ||||
| MCM-20-1340 | 68 | 1340 | 1423 | ||||
| MCM-20-1420 | 72 | 1420 | 1503 | ||||
| MCM-20-1500 | 76 | 1500 | 1583 | ||||
| MCM-20-1580 | 80 | 1580 | 1663 | ||||
| MCM-20-1660 | 84 | 1660 | 1743 | ||||
| MCM-20-1740 | 88 | 1740 | 1823 | ||||
| MCM-20-1820 | 92 | 1820 | 1903 | ||||
| MCM-20-1900 | 96 | 1900 | 1983 | ||||
| MCM-20-1980 | 100 | 1980 | 2063 | ||||
| MCM-20-2060 | 104 | 2060 | 2143 | ||||
| MCM-20-2140 | 108 | 2140 | 2223 | ||||
| MCM-20-2220 | 112 | 2220 | 2303 | ||||
| MCM-20-2300 | 116 | 2300 | 2383 | ||||
| MCM-20-2380 | 120 | 2380 | 2463 | ||||
